SGUN系列
不需要参考运行
在停电的情况下，没有数据损失
可用接口：EtherCAT、Profinet、IO-Link、RS485、SSI、CAN
可作为单圈或多圈编码器使用
系统
| 读取类型 | 值 |
|---|
电气

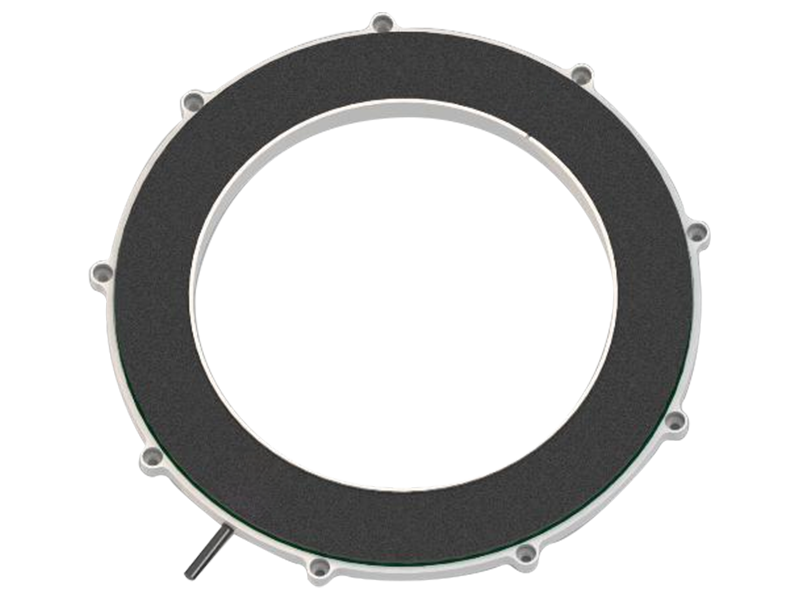

| 型号 | SGUN170 |
| 基本性能 | |
| 角分辨率 | 18 - 20bit |
| 最大静态误差 | ±0.01° |
| 重复误差 | ±2 LSB |
| 最大运行速度 | 1500 rpm |
| 测量范围 | 单圈 |
| 旋转方向 | 默认顺时针递增 (可调) |
| 机械尺寸及安装 | |
| 外径 \ 内径 \ 厚度 | 170\120\11.5mm |
| 允许安装偏心度 | ±0.1 mm |
| 定转子安装间隙 | 1±0.1 mm |
| 转子惯量 | 219.237kg·mm² |
| 重量 (约) | 260g |
| 转子和定子材料 | 铝合金、FR - 4 |
| 应用环境 | |
| EMC | IEC 61000 - 6 - 2、IEC 61000 - 6 - 4 |
| 工作温度 | -40℃ - +85℃ |
| 储藏温度 | -50℃ - +100℃ |
| 相对湿度 | 0 - 99% |
| 冲击 | 100 g / 11 ms |
| 振动 | 20 g (10 - 2000 Hz) |
| 防护最高等级 | IP 67 |
| 供电电压 | 5 - 30V |
| 电流 | <50 mA |
| 电气接口 | RS - 422 屏蔽电缆 |
| 输出协议 | SSI、BiSS - C、RS - 422 串口 |
