SMED系列磁编码器
不需要参考运行
在停电的情况下，没有数据损失
可用接口：EtherCAT、Profinet、IO-Link、RS485、SSI、CAN
可作为单圈或多圈编码器使用
系统
| 读取类型 | 值 |
|---|
电气

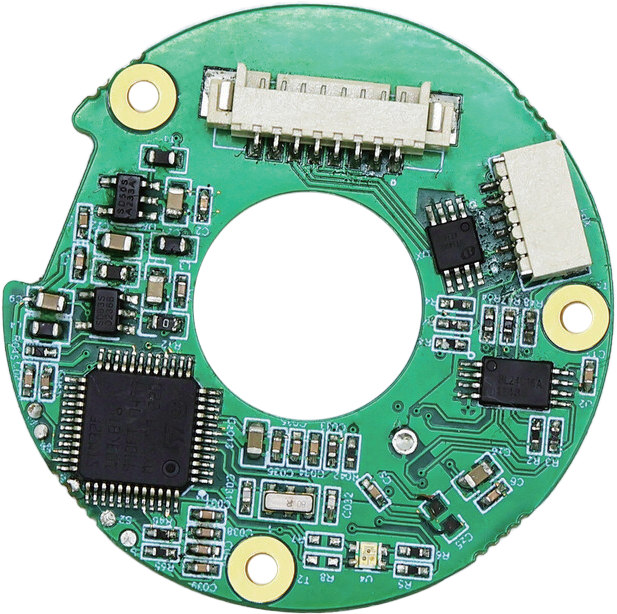

| 型号 | SMED029 |
| 基本性能 | |
| 角分辨率 | 17 - 18 bit |
| 最大静态误差 | ±0.1° |
| 重复误差 | ±2 LSB |
| 最大运行速度 | 6000 rpm |
| 测量范围 | 单圈、多圈 |
| 旋转方向 | 默认顺时针递增（可调） |
| 机械尺寸及安装 | |
| 外径内径厚度 | A: 38\10\8 mm |
| 允许安装偏心度 | ±0.3 mm |
| 定转子安装间隙 | 1.3±0.1 mm |
| 转子惯量 | 0.69 kg·mm² |
| 重量（约） | 11 g |
| 转子和定子材料 | FR - 4 |
| 应用环境 | |
| EMC | IEC 61000 - 6 - 2、IEC 61000 - 6 - 4 |
| 工作温度 | -30℃ - +85℃ |
| 相对湿度 | 0 - 99% |
| 冲击 | 100 g / 11 ms |
| 振动 | 20 g (10 - 2000 Hz) |
| 电气及接口 | |
| 供电电压 | 5 - 30V |
| 电流 | < 100 mA |
| 电气接口 | RS - 422 / RS - 485 |
| 输出协议 | SSI、BiSS - C、UART、SPI、ABZ |
